數字輸出：2通道，48kHz采樣率，XLR輸出2.5Vpp 平衡終端110Ω

　　dSNAKE

　　輸入：用于通道1-32，ST1，ST2，ST3遠程音源

　　輸出：混音1-10，LR，編組1-8，MTX1-4可連接與音頻機架AR2412，AR84，AB168兼容與ME個人混音系統兼容

　　系統

　　測量的平衡XLR輸入和XLR輸出，0dB增益，0dBu輸入

　　動態范圍：112dB

　　頻率響應：+0/-0.5dB 20Hz至20kHz

　　動態余量：+18dB

　　內部操作電平：0dBu

　　dBFS校準：+18dBu=0dBfs (XLR輸出為+22dBu)

　　電平表校準：0dBu電平表=-18dBFS(XLR輸出為+4dBu)

　　電平表峰值指示燈：-3dBFS (XLR輸出為+19dBu),多點感應

　　電平表信號指示燈：-48dBFS (XLR輸出為-26dBu)

　　電平表類型：快速(峰值)響應

　　采樣率：+48kHz+/-100PPM

　　模擬數轉換，數字模擬轉換：24-bit增量總和

　　系統延遲：1.2ms (本地XLR輸入至XLR輸出)；0.7ms (本地XLR輸入至XLR輸出)

　　操作溫度范圍：0℃-35℃(32℉-95℉)

　　主電源：100-240V AC,50/60HZ

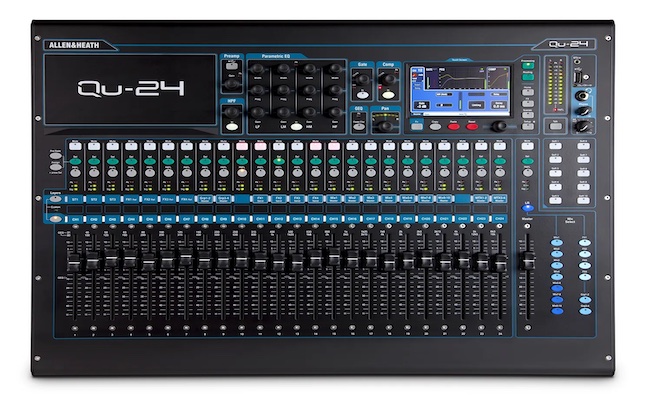

　　功率消耗值：Qu-16=82W，Qu-24=120W,Qu-32=150W

　　USB音頻

　　Qu-Drive：USB A

　　立體聲錄音：2通道，W,48kHz,24-bit,可連接

　　立體聲播放：2通道，W,44.1或48kHz，16或24-bit至ST3

　　多軌錄音：18通道, W,48kHz,24-bit,可連接

　　多軌播放：18通道, W,48kHz,24-bit

　　USB音頻流：USB B,兼容Core Audio

　　發送（上行）Qu-16/24/32：24/32/32通道，W,48kHz,24-bit

　　返送（下行）Qu-16/24/32：22/30/32通道，W,48kHz,24-bit

　　控制

　　推子：100mm行程電動推子

　　觸摸屏Qu-16,24：5”TFT, 800×480分辨率

　　觸摸屏Qu-32：7”TFT, 800×480分辨率

　　軟鍵 ：4（Qu-16），10（Qu-24,32）

　　靜音編組：4

　　DCA編組：4（Qu-32）

　　網絡：TCP/IP以太網，用于MIDI和iPad軟件

　　輸入處理

　　信號源

　　處理通道1-32：本地，dSNAKE或USB

　　ST1，ST2：本地，dSNAKE或USB

　　ST3：本地，dSNAKE或USB立體聲

　　USB全局音源：Qu-Driver或USB B音頻流

　　立體聲聯動：奇/偶輸入對

　　參數聯動：均衡、動態、插入、延時、分配、發送

　　聯動選項：前置放大器、極性、旁鏈、推子/靜音、聲像

　　極性：正常/反轉

　　高通濾波器:12dB/倍頻程20Hz-2kHz

　　插入:分配FX1-4音效進入輸入通道

　　延時:高達85ms

　　門限:自按鍵旁鏈

　　閾值/深度:-72dBu至+18dBu/0至60dB

　　啟動/保持/釋放:50us至300ms/10ms至5s/10ms至1s

　　參量均衡:4段全參數，20-20kHz,+/-15dB

　　1段:可選低頻擱架(Baxandall)，鐘形

　　2段，3段:鐘形

　　4段:可選高頻擱架(Baxandall)，鐘形

　　鐘形寬度:非恒定Q值，可變，1.5至1/9倍頻程

　　壓縮器:自按鍵旁鏈

　　閾值/比率:-46dBu至18dBu/1:1至

　　啟動/釋放：300us -300ms/100ms -2s

　　拐點：軟/硬

　　類型：峰值手動，RMS手動，SlowOpto, PunchBag

　　通道直接輸出到USB：跟隨推子，跟隨靜音(全局選項)

　　音源選擇(全局)：前置放大器后，均衡前，均衡后，延時后

　　混音處理

　　插入：分配效果到混音通道

　　延時：到170ms

　　圖示均衡：恒定1/3倍頻程，28段31Hz-16kHz，+/-12dB增益

　　參量均衡：4段全參數，20-20kHz，+/-15dB

　　1段：可選低頻擱架（Baxandall）,鐘形

　　2段，3段：鐘形

　　4段:可選高頻擱架（Baxandall）,鐘形

　　鐘形寬度:非恒定Q值，可變，1.5至1/9倍頻程

　　壓縮器:自按鍵旁鏈

　　閾值/比率:-46dBu至18dBu/1 :1至

　　啟動/釋放: 300us -300ms/100ms -2s

　　拐點:軟/硬

　　類型:峰值手動，RMS手動，SlowOpto, PunchBag

　　效果器

　　內部FX:4 x RackFX引擎，發送>返回或插入

　　類型:混響，延時，門混響，ADT,合唱，交響合唱，相位效果器，鑲邊效果器

　　4路 立體聲FX返回:推子，聲像，靜音，發送到混音/LR，4段參量均衡

　　音頻工具

　　PAFL：PFL或立體聲AFL，0至-24dB微調，85ms延時

　　對講：可分配到任意混音，12dB/倍頻程高通濾波

　　信號發生器：可分配到任意混音，正弦/白/粉/帶通噪聲

　　RTA：31段1/3倍頻程20-20kHz，跟隨PAFL音源
