產品詳情
DPM 建立在 QSC 的 DCM 和 DCP 產品的傳統之上，在單個集成系統中為數字影院提供所有信號處理和監控功能。DPM 設計用于與 QSC 的數字影院放大器 (DCA) 一起使用，并具有用于 QSC 的數字影院揚聲器 (DCS) 的高級 Intrinsic Correction™ 設置，可優化揚聲器性能，同時簡化影院音響系統的布線和配置。DPM 300 可配置為無源、雙功放、三功放和四功放操作以及 2 或 4 個環繞聲道（5.1 或 7.1）。
特征
- 十個用于 5.1 和 7.1 音軌和 HI/VI 的數字輸入
- 非同步源的 HDMI 輸入/輸出 (DPM 300H)
- Dolby Digital Plus™ 和 DTS-HD® (DPM 300H)
- 通過以太網進行控制和監控，包括完整的 SNMP 支持
- 通過 RS-232 進行串行自動化控制
- 用于電影處理器、非同步和麥克風/線路的模擬輸入
- 所有通道上的主音量和完整的 1/3 八度圖形均衡器（低音炮除外）
- 展位監聽揚聲器和耳機插孔
- 數字揚聲器分頻器——三個無源雙功放、三功放或四功放屏幕通道
- 與所有現有 DCA 放大器兼容 — 數千個配備 DCA 的屏幕已準備好進行全網絡監控
- 旁路模式圍繞故障組件路由音頻，以確保演出繼續進行
- 用于 DCS 揚聲器的 Intrinsic Correction™ 可實現“開箱即用”性能并縮短設置時間
- 軟件和固件的持續開發將通過簡單的固件更新為現有硬件添加新功能
規格
| DPM 300 / 300H | |
| 尺寸和配件 | |
| 尺寸（高x寬x深） | 3.5" (2 RU) x 19" x 15" |
| 線電壓要求 | 100 VAC – 240 VAC，50/60 赫茲 |
| 包括配件 | 6 英尺 UL/CSA 電源線，連接器套件 |
| 前面板控件和指示燈 | |
| 監聽音量/參數調整 | 旋轉編碼器 |
| 液晶顯示器 | 128 x 64 位單色 LCD |
| 靜音 | 按按鈕 |
| 主音量 | 旋轉編碼器 |
| USB B 型端口 | 配置和管理界面 |
| 監視器輸出 | 3.5 毫米 TRS |

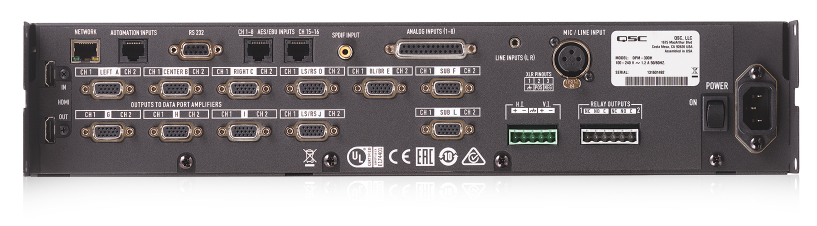

| 后面板連接器 | |
| 網絡 RJ45 | 10/100 Mbps 網絡管理 |
| 自動化輸入 | RJ45 – 6 個觸點閉合輸入 |
| RS232 | DB-9 串行接口 |
| 通道 1-8 AES/EBU 輸入 | RJ45 |
| 通道 15-16 AES/EBU 輸入 | RJ45 |
| SPDIF 輸入 | RCA — 立體聲數字音頻接口和 Lt/ Rt 矩陣 |
| 模擬輸入 (1-8) | DB-25 |
| 線路輸入 | 3.5 毫米 TRS — 立體聲左右和 Lt/ Rt 矩陣 |
| 麥克風/線路輸入 | XLR — 麥克風（+幻象電源）或線路電平 |
| HDMI 輸入/輸出 (DPM 100H) | A型母連接器 |
| 數據端口連接器 | HD-15 (11) — QSC 放大器接口 |
| HI/VI 輸出 | 5 針歐式 (x1) – 通用 GND |
| 繼電器輸出 | 3 針歐式 (x2) – 30 VDC |
| 監聽音箱 | |
| 揚聲器 | 2"x 3.5" 全頻 |
| 音頻性能 | |
| A/D 轉換 | 24 位 delta-sigma，48 kHz |
| 頻率響應 | 20 Hz 至 20 kHz (+- .5dB) |
| 輸入/輸出 | |
| 主模擬輸入 | |
| 連接器 | DB25F - 8 通道 |
| 輸入級類型 | 主動平衡輸入 |
| 輸入阻抗 | 20k 歐姆 |
| 模擬輸入電平 | +14.2 dBu (4.0 Vrms) |
| 麥克風/線路輸入 (XLR) | |
| 輸入級類型 | 主動平衡輸入 |
| 輸入阻抗 | 2.2k 歐姆 |
| 模擬輸入電平 | 26 分貝 |
| 輸入增益 | 0 到 60dB，步長為 1 dB |
| 幻象電源電壓 | 15V |
| 立體聲線路輸入 | |
| 連接器 | 3.5mm TRS 迷你插孔 |
| 輸入級類型 | 不平衡輸入 |
| 輸入阻抗（4dBu sens） | > 10k 歐姆 |
| 模擬輸入電平（4dBu sens） | 14 dBu (4.2 Vrms) |
| 輸入阻抗（-10dBV sens） | 2.7k 歐姆 |
| 模擬輸入電平（-10dBV sens） | 0 分貝 (1 Vrms) |
| 數據端口輸出 (HD15) | |
| 輸出電平 | 14 分貝 |
| 動態范圍（未加權） | > 109 分貝 |
| HI/VI 輸出 | |
| 連接器 | 5 針歐式，共 GND |
| 輸出級類型 | 平衡輸出 |
| 輸出電平 | 18 dBu（可調） |
| 監聽耳機輸出 | |
| 連接器 | 前面板 3.5mm 迷你插孔 |
| 輸出級類型 | 不平衡輸出 |
| 輸出電平 | 21 分貝 |
| 動態范圍（未加權） | > 109 分貝 |
| AES/EBU 數字輸入 (RJ45) | |
| 輸入級類型 | 平衡輸入 |
| 輸入采樣率 | 48 kHz 或 96 kHz |
| SPDIF 數字輸入（單聲道 RCA） | |
| 輸入級類型 | 不平衡輸入 |
| 立體聲 PCM 或 Dolby Digital Plus（僅限 DPM300H ） |
|
| 其他 | |
| 繼電器輸出 (2) | 3針歐式 |
| 常開 (NO)、常閉 (NC) 和 公共 |
|
| 30 VDC @ 1A | |
| 自動化輸入 (RJ45 - 6 GPI) | 輸入電壓 5V（典型值 3.3V） |
| TTL 兼容干接點閉合 | |
