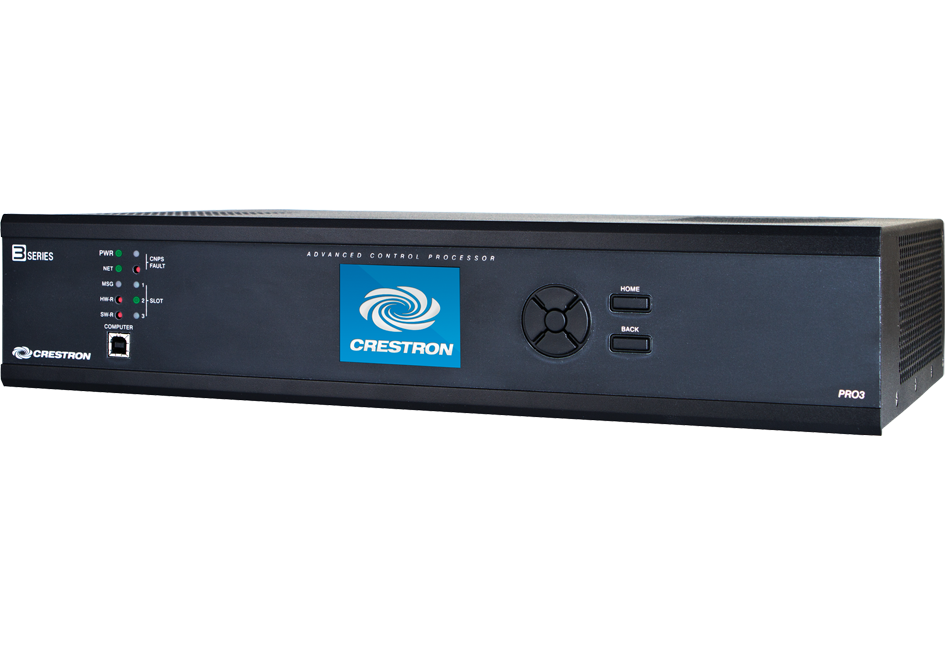

產品詳情
| 3系列；實時先占式多線程/多任務內核；事務安全exFAT 文件系統；支持多達10個同步運行程序 | ||
| 存儲 | ||
| SDRAM | 1 GB | |
| 閃存 | 4 GB | |
| 內存卡 | 支持SD 和SDHC 卡， 高達32 GB | |
| 外部存儲 | 支持USB 大容量存儲設備，高達1TB | |
| 通信 | ||
| 以太網 | 10/100/1000 Mbps, 自動交換，自動協商，自動發現，全/半雙工，行業標準TCP/IP 協議，UDP/IP, CIP, DHCP, SSL, TLS, SSH,SFTP (SSH 文件傳輸協議), FIPS 140-2 加密兼容，IEEE802.1X,SNMP, BACnet/IP [2] , IPv4 或IPv6, Active Directory 驗證，IISv.6.0 Web 服務器，SMTP 郵件客戶端 | |
| 控制子網 | 10/100/1000Mbps 以太網，自動交換，自動協商，自動發現，全/半雙工，DHCP 服務，DNS 服務，端口轉發，隔離模式 | |
| Cresnet | Cresnet 主模式 | |
| USB | 支持通過后面板USB2.0 主機接口支持USB HID 和USB 大容量存儲類設備，支持通過前面板USB 2.0 設備接口進行調試 | |
| RS-232/422/485 | 支持雙向設備控制和監控，所有接口都支持高達115.2k 波特率和軟件握手的RS-232, 2個端口還支持RS-422、RS-485和硬件握手 | |
| 紅外/串行 | 支持單向設備控制，采用紅外時高達1.2MHz，采用串行TTL/RS-232 (0-5V) 支持高達115.2k 的波特率 | |
| 端子& 卡槽 | ||
| S1 – S3 | 3個3系列控制卡擴展槽 | |
| COM 1 – 2 | 2個5針3.5mm 接線端子; 雙向RS-232/422/485 接口[3]; 高達115.2k 波特率; 支持硬件和軟件握手 |
|
| COM 3 – 6 | 4個3針3.5mm 接線端子; 雙向RS-232 接口[3]; 高達115.2k 波特率; 支持軟件握手 |
|
| IR - SERIAL OUTPUT 1 – 8 | 2個8針3.5mm 接線端子; 包含8個紅外/串行輸出端口; 紅外輸出大至1.2MHz; 單向串行TTL/RS-232 (0-5V) 大至115.2k 波特率 |
|
| RELAY OUTPUT 1 – 8 | 2個8針3.5mm 接線端子; 包含8個常開獨立繼電器; 額定1A，30V AC/DC; MOV 消弧跨接 |
|
| LAN | 1個8針RJ45 接頭; 10Base-T/100Base-TX/1000Base-T 以太網接口[3]; 連接到用戶的局域網 |
|
| CONTROL SUBNET | 1個8針RJ45 接頭; 10Base-T/100Base-TX/1000Base-T 以太網接口[3]; 提供了一個本地專用網絡連接快思聰設備 |
|
| USB | 1個USB A 類型母頭; USB2.0 接口用于連接移動存儲類設備 |
|
| MEMORY | 1個SD 存儲卡槽; 支持一個SD 或SDHC 卡大至32GB，用于存儲空間擴展 |
|
| I/O 1 – 8 | 1個9針3.5mm 接線端子; 包含8個“Versiport” 數字輸入/輸出或模擬輸入接口 (參考接地)[3] ; Digital Input: 額定0-24 伏DC，輸入阻抗20k 歐姆，邏輯門限>3.125V 置低為0，邏輯門限<1.875V 置高為1;Digital Output: 大24VDC 250 毫安，逆向電壓保護二極管在(現實) 載荷條件下使用; Input: 額定0-10 伏DV，保護電壓大24VDC，禁用上拉電阻時，輸入阻抗21k 歐姆；啟用阻抗2k 歐姆的上拉電阻，每管腳都是5V 可編程 |
|
| NET | 1個4針3.5mm 接線端子; Cresnet 主模式，為Cresnet 設備提供輸出電力[3]; 詳情請查閱“電源”部分的相關規格說明 |
|
| 100-240V~2.4A 50/60Hz | 1個IEC 60320 C14 主電源輸入; 與可拆卸電源線配合使用，電源線已包含 |
|
| G | 1個6-32 螺絲; 機箱接地 |
|
| COMPUTER (前) | 1個USB B 類型母頭; USB2.0 電腦控制接口(已含1.8米線); 僅用于設置 |
|
| 液晶顯示屏 | ||
| 顯示屏類型 | TFT 有源矩陣彩色液晶顯示屏 | |
| 尺寸 | 2.8 英寸(72 mm) 對角線 | |
| 分辨率 | 320 x 240 像素 | |
| 功能 | 顯示配置菜單，查看控制端口狀態，以及其他系統信息 | |
| 控制& 指示燈 | ||
| PWR | 1個綠色LED，表明AC 交流電的工作正常 | |
| NET | 1個琥珀色LED，表明與Cresnet 系統通信正常 | |
| MSG | 1個紅色LED，表明控制系統內有錯誤信息生成 | |
| HW-R | 1個內嵌按鈕，用于硬件重啟 | |
| SW-R | (1個內嵌按鈕，用于軟件復位 | |
| CNPS FAULT | 1個紅色LED 和1個內嵌按鈕，LED 指示燈表示在網絡端口檢測到Cresnet 網絡過度負載，按鈕復位 | |
| SLOT 1 – 3 | 3個綠色LED，表明控制卡已插入卡槽 | |
| 導航板 | 1個5個方向導航鍵進行菜單導航和參數調整 | |
| HOME | 1個按鈕，返回到主菜單 | |
| BACK | 1個按鈕，菜單的步驟返回上一級 | |
| LAN (后部) | 2個雙色LED，綠色/琥珀色LED，左側LED 表明以太網連接狀態和連接速度，右側LED 表明以太網活躍狀態 | |
| CONTROL SUBNET (后部) | 2個雙色LED，綠色/琥珀色LED，左側LED 表明以太網連接狀態和連接速度，右側LED 表明以太網活躍狀態 | |
| 電源要求 | ||
| 主電源 | 2.4 A@100-240 交流, 50/60 Hz電源 | |
| 可用的Cresnet 電源 | 75 Watts (3.125A @ 24 VDC) | |
| 環境 | ||
| 溫度 | 41° 至113° F (5° 至45° C) | |
| 濕度 | 10% 至90% 相對濕度(非冷凝狀態) | |
| 散熱 | 45 BTU/Hr 無Cresnet 設備，無控制卡; 71 BTU/Hr 滿載Cresnet，無控制卡; 請分別查看控制卡部分的產品規格說明 |
|
| 結構 | ||
| 機箱 | 金屬, 黑色表面, 兩側與頂部散熱孔 | |
| 面板 | 金屬型材，黑色表面，聚碳酸酯標簽覆層 | |
| 安裝 | 獨立式或者可安裝在2U 19 英寸機架上(包括支腳和機架耳) | |
| 尺寸 | ||
| 高度 | 3.47 英寸(89 mm) 不含支腳 | |
| 寬度 | 17.28 英寸(439 mm), 19.00 in (483 mm) 帶機架耳 | |
| 深度 | 10.13 英寸(258 mm) | |
| 重量 | ||
| 5.0 磅(2.3 kg) | ||
